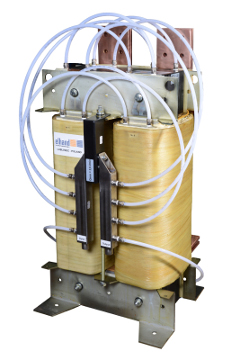

Dławiki chłodzone wodą

zoom

Opis

Dławiki pośrednio chłodzone wodą oprócz chłodzenia naturalego powietrznego wykorzystują wymuszone chłodzenie wodne uzwojeń lub rdzenia. Dławiki tego typu posiadają wewnątrz uzwojeń izolowaną chłodnicę lub chłodnicę mocowaną do rdzenia. Chłodnica wykonana jest z rury miedzianej o określonym przekroju zapewniajacym odpowiedni przepływ czynnika chłodzącego. Rozwiazania takie dzięki dużej skuteczności chłodzenia pozwalają zmniejszyć gabaryty dławików, oraz umożliwiają wyprowadzenie ciepła strat poza obudowę urządzenia, w którym pracuje dławik.

Dane techniczne

Wykonanie Dławiki wykonane zgodnie z wymaganiami norm:
EN/IEC 61558-2-20, EN/IEC 60076-6
Klasa izolacji

F(155oC) - standardowo
Klasa klimatyczna/środowiskowa

C1/E0 - wykonanie lądowe; C2/E1 - wykonanie morskie i górnicze
Temperatura otoczenia 40oC - wykonanie lądowe; 45oC - wykonanie morskie i górnicze
Stopień ochrony IP 00
Rodzaj chłodzenia AN / WF
Częstotliwość pierwszej harmonicznej 50 Hz
Napięcie pracy 1000 V
Przeciążalność 110% In
Zaciski prądowe zaciski śrubowe, końcówki kablowe lub szyny miedziane
Mocowanie przy pomocy kątowników
